集偉科技是集合三維數字化、機器視覺、模式識別、光機電一體化等多項高新技術之大成，廣泛應用于逆向工程、工業檢測、三維成像、裝備制造、教育科研等眾多領域，

面臨難點：

1、大型渦輪葉片正反型面都必須測量到，且掃描環境復雜增加掃描難度，使用傳統測量工具耗時較長且無法進行完整掃描與數據拼接。傳統的測量方法獲取的數據量不足，無法進行產渦輪葉片的檢測工作。

2、客戶對大型渦輪葉片三維數據有非常高的精度要求，表面輪廓不一，外形復雜，累計誤差會過大，如何消除誤差造成的影響，是的問題，整體誤差需要控制在0.04mm以下。

解決方案：

1，采用手持式激光三維掃描儀，手持式三維掃描儀便捷，可以靈活的伸進葉片中進行掃描作業。下圖是大型渦輪實物圖片。



大型渦輪圖

2，在大型渦輪貼標記點，記住這些標記點可以重復使用，不會那么浪費。



貼好點的渦輪圖

3，掃描操作

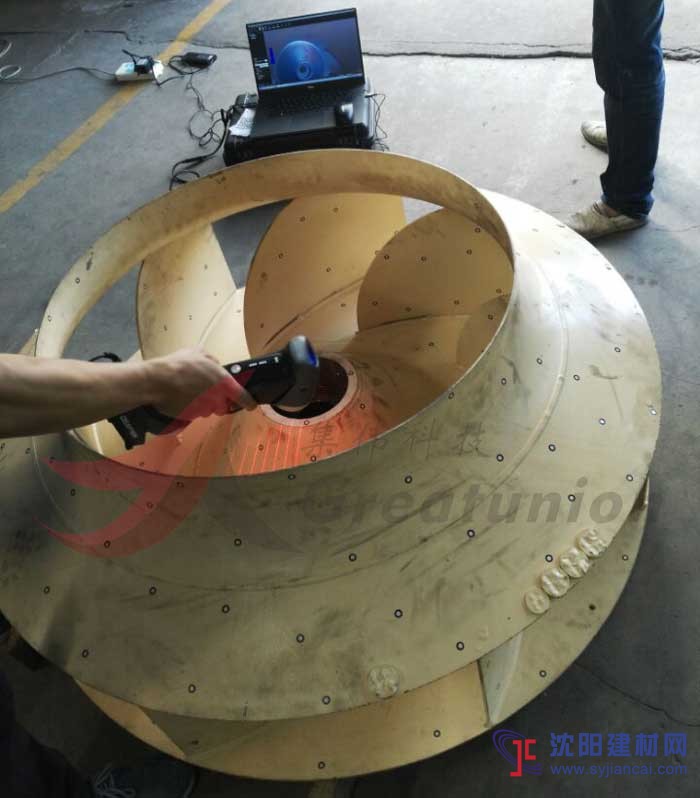

掃描渦輪葉片圖

4，掃描后數據處理，消除噪音。導出STL數據就得到了掃描三維掃描數據。然后再根據客戶要求進行逆向建模，就得到CAD圖。



關鍵詞：大型渦輪三維掃描,渦輪葉片三維掃描,手持式三維掃描儀
