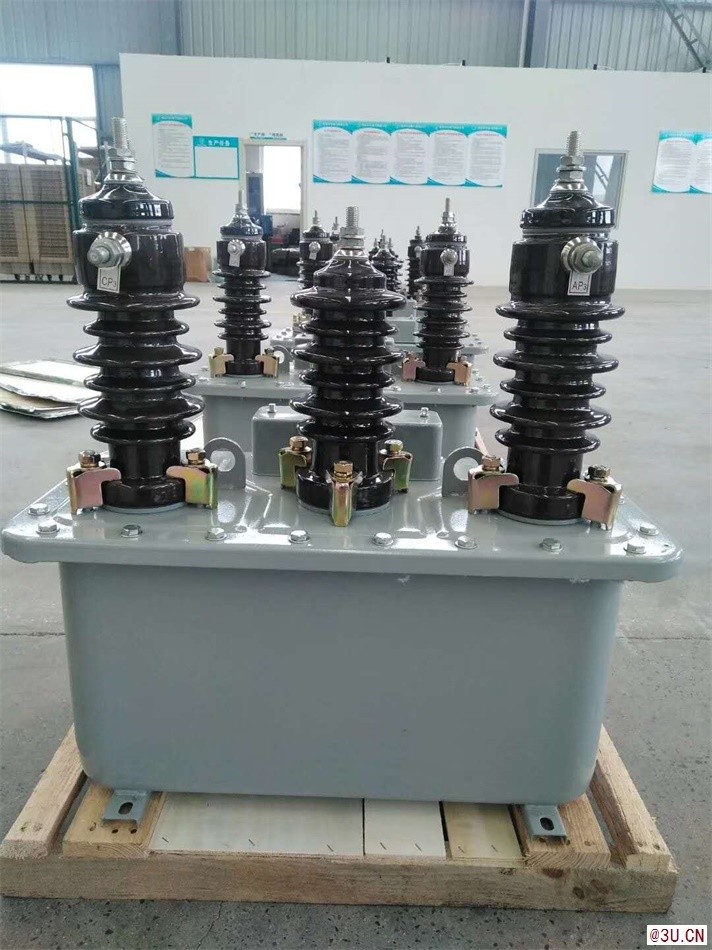

產品主要結構
1、本產品由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有D86系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。
2、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。
3、電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。
4、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。
高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。
儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。
5、復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作。
6、復變比計量原理，采用V／V-12接線方式，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已連接為一點，但并未接地，實際接電表測量時，該點應可靠接地。



南寧JLS-10KV兩元件油浸式計量箱現貨價格
適用于下列場合的電能計量：

a、農村排灌站，鄉鎮企業、加工廠、中小型工廠、礦區、交通運輸?shù)雀鞣N企、事業單位以及林業、基建工地暫設供電站的高壓輸電線路的電能計量。

b、小電站發電量計量或小電站電網與國家進行聯網運行時互送電能時的計量。


2、使用環境條件：

2.1海拔高度不超過1000m；

2.2環境溫度：

高＋40℃；

日平均不超過30℃；

低-25℃；

2.3系統接地方式：中性點非有效接地系統；

2.4大氣條件：大氣中無嚴重污穢。




南寧JLS-10KV兩元件油浸式計量箱現貨價格
概述:
1、JLS-10高壓組合互感器廠家本產品由組合互感器和儀表箱兩大部分組成。本型產品電壓、電流互感器采用真空全封閉澆注，產品具有性能穩定，容量大，準確度高等優點，是理想的戶外干式計量產品。
2、JLS-10高壓組合互感器廠家組合互感器由兩只單相電壓互感器(PT)及兩只電流互感器(CT)組成。PT、CT均為電磁式，成一字形排列。固定在底板上，互感器的鐵芯全部采用晶粒取向的條形優質冷軋硅鋼片疊成。兩只PT的繞組采用V/V聯結組成三相測量裝置。兩只CT的一次繞組分別與電網A、C相串連。
3、JLS-10高壓組合互感器廠家儀表箱與組合互感器的箱體分離，由長約4米戶外電纜(4×42 3×2.52)和互感器的二次繞組出線連結起來。儀表箱內裝三相有功電度表和無功電度表各一塊，從箱體觀察窗可以清楚地讀抄數字，也可根據用戶需要將儀表箱與組合互感器箱體連在一起組成連體式結構。




南寧JLS-10KV兩元件油浸式計量箱現貨價格
維護和保管：

或補充新油。

計量箱在使用前需要妥善地保管在倉庫內，倉庫的溫度為-25℃至＋40℃，相對

濕度不大于85％，通風良好，無腐蝕性氣體存在。


訂貨須知：

在訂購本型產品時，請詳細說明下列項。

1.產品型號；

2.額定電壓比；

3.額定電流比；

4.準確級；

5.產品使用環境；

6.單相計量或雙向計量
