南寧JLS-10KV油浸式組合式互感器價格

發布時間：2020年3月29日   |   閱讀次數： 136

簡介：
JLS-10KV油浸式組合式互感器（以下簡稱計量箱）適用于額 定電壓為10kV，額定頻率為50-60Hz的三相交流網路上作電能計量用，由組合互感器和 電表箱兩部分組成。



南寧JLS-10KV油浸式組合式互感器價格
適用于下列場合的電能計量：
a、農村排灌站，鄉鎮企業、加工廠、中小型工廠、礦區、交通運輸?shù)雀鞣N企、事 業單位以及林業、基建工地暫設供電站的高壓輸電線路的電能計量。
b、小電站發電量計量或小電站電網與國家進行聯網運行時互送電能時的計量。

電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階 梯形，在中柱上裝有一次及二次線圈。
電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。





南寧JLS-10KV油浸式組合式互感器價格

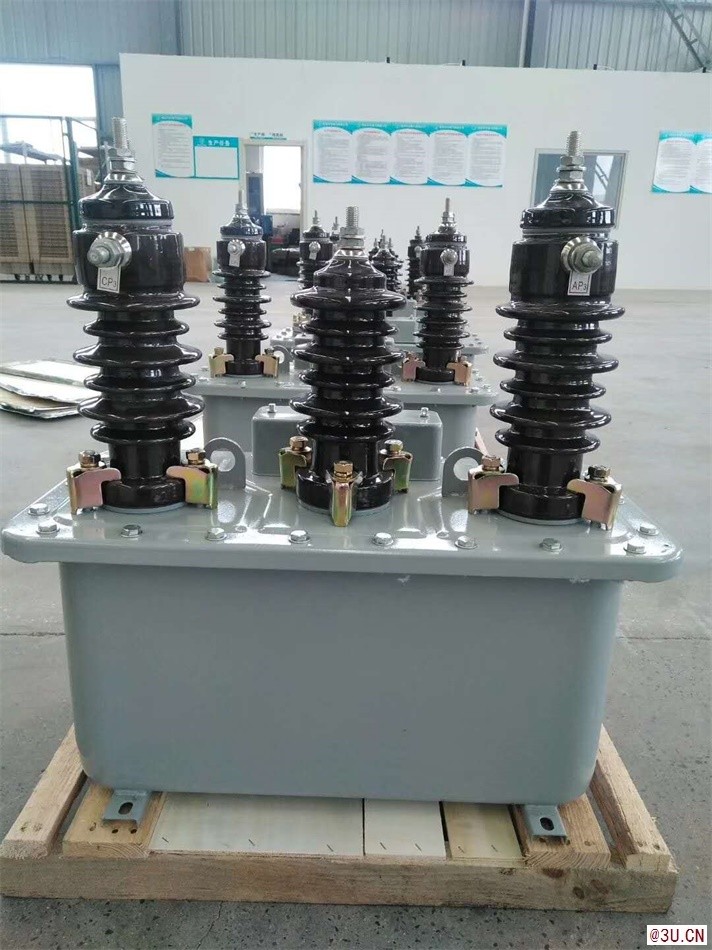

JLS-10KV油浸式組合式互感器裝置
JLS-6、10：通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互
感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。
JLS-6、10：高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。
JLS-6、10：儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。
JLS-6、10：復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作
JLS-6、10：復變比計量原理，采用V／V-12接線方式，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已連接為一點，但并未接地，實際接電表測量時，該點（b）應可靠接




南寧JLS-10KV油浸式組合式互感器價格
使用環境：
1、安裝場所：戶外
2、環境唯獨：-25℃至+40℃
3、海拔：海拔高度不超過2000米
4、無腐蝕性氣體；爆炸易燃的環境。
