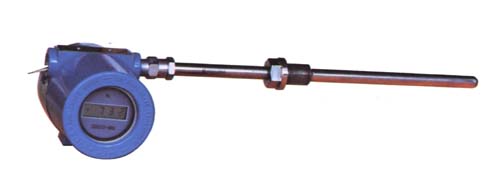

一體化防爆熱電阻SBWZ-240

發布時間：2011年5月14日   |   閱讀次數： 448

產品特點:

◆特點 二線制輸出4-20mA，抗干擾能力強； 節省補償導線及安裝溫度變送器費用； 安全可靠，使用壽命長； 冷端溫度自動補償，非線性校正電路 ；   ◆工作原理       熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。     隔爆熱電偶（阻）利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。   ◆主要技術參數   產品執行標準 IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94    ◆測量范圍及允差 1）熱電阻測溫范圍及允差   型  號 分 度 號 測溫范圍℃ 精度等級 允許偏差   WZPB Pt100 -200-+500 A級  B級 ±(0.15+0.002ItI) ±(0.30+0.005 ItI) WZCB Cu50  Cu100 -50-+100 　 ±(0.30+0.005 ItI)   2）熱電偶測溫范圍及允差 型  號 分 度 號 允  差  等  級 I II 允 差 值 測溫范圍℃ 允 差 值 測溫范圍 WRNB  K ±1.5℃ -40-375 ±2.5℃ -40-333 ±0.004 ItI 375-1000 0.0075 ItI 333-1200 WRMB N ±1.5℃ -40-375 ±2.5℃ -40-333 ±0.004 ItI 375-1000 0.0075 ItI 333-1200 WREB E ±1.5℃ -40-375 ±1.5℃ -40-333 ±0.004 ItI 375-800 0.004 ItI 333-900 WRFB J ±1.5℃ -40-375 ±1.5℃ -40-333 ±0.004 ItI 375-750 0.004 ItI 333-750 WRCB T ±1.5℃ -40-125 ±1℃ -40-133 ±0.004 ItI 125-350 0.0075 ItI 133-1000   輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100   輸出方法： 二線制   精度等級： 溫度變送器精度等級：0.1  0.2  0.5 顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.   供電電源：24V.DC±10℅   防護等級：IP65   防爆等級： 隔爆型：dⅡBT4   dⅡCT5   dⅡCT6 本質安全型：iaⅡCT6   絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.   熱響應時間：     當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；   基本誤差：     儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
