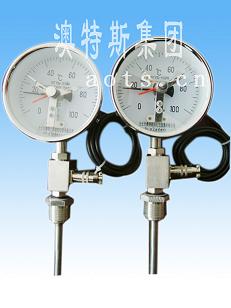

液體壓力式溫度計以及由此開發的系列化溫度儀表，克服了傳統膨脹式溫度計性能單一、壽命短、可靠性差、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍，創造性地將鉑或銅熱電阻測溫元件安裝于測溫元件內，實現了機電一體化的測溫功能。形成了以液體壓力式溫度極為基本測溫儀表的遠傳、防爆、防震、防腐、電接頭、溫度信號變送等多功能、系列化溫度儀表。
| 一 型號及規格組成 |
 1.WTY系列溫度計編號規則 |
| 2.WTY系列溫度計編號說明 |
| ① 編號中斜杠“/”前面型號部分，按《工業自動化儀表產品型號編寫原則》的規定編寫， |
|
“/”后面為規格部分，由我廠自行規定，若設計選型時因字符太長無法填寫，可與我公司聯系 |
|
約定其它代號。 |
|
② 編號第一節中的儀表功能為基本功能，若要選擇一項以上功能，請在編號中增加第三節“功 |
|
能組合”，其中防震、電接頭和最高指示三者之間只能選擇一種功能，防爆與電接頭兩者功能 |
|
也不能組合。 |
| ③ 附加說明請注明軟尾材料、出線裝置型號及位置、是否帶保護套管、防爆儀表出線方式、 |
| 熱點阻分度號等以及其它要說明的內容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M |
| 的內容剎車管Pt100左接線盒”表示：該溫度計為液體壓力式帶電接頭雙上限報警熱電阻遠傳 |
| 溫度計，且帶防腐套管，其具體尺寸為：溫包直徑12mm，插入深度300mm，剎車管軟尾長10M。 |
| 鉑熱電阻Pt100，左接線盒引線，安裝螺紋為卡套螺紋M27*2。 | |
| 二 規格與參數 |
|
| 1.基本技術參數 |
|
環境溫度：-10～+55℃ 相對濕度：5～95% 指標精確度：1.5級
時間常數：9秒（包聚四氟乙烯時為34秒） 熱電阻分度號：Pt100或Cu50
熱電阻精度等級：ZBY 301-85 B級 熱電阻熱響應時間：τ0.5=35秒（包聚四氟乙烯
時為45秒） |
| 2.儀表量程 |
|
含0點量程 |
無0點量程 |
|
-40～80℃ 0～50℃ 0～100℃ 0～150℃
0～200℃ 0～250℃ 0～300℃ 0～400℃
0～500℃ 0～600℃ |
50～100℃ 50～150℃ 100～200℃
150～250℃ 200～400℃ 200～500℃
200～600℃ 300～500℃ 400～600℃ |
| 3.WTY系列溫度計功能組合與生產型號一覽表 |
|
型 號 |
名 稱 |
| 基
本
類
型 |
WTY-1□□□
WTYY-1□□□
WTYZ-10□□
WTYX-10□□
WTYS-1□□□ |
液體壓力式溫度計
液體壓力式熱電阻遠傳溫度計
液體壓力式防震溫度計
液體壓力式點接點溫度計
液體壓力式熱電阻溫度變送器(4-20mA電流輸出) |
| 功
能
組
合
型 |
WTYY-10□□-X
WTYS-10□□-X
WTYY-10□□-Z
WTYS-10□□-Z
WTYY-1□□□-B
WTYY-10□□-BZ
WTYS-1□□□-B
WTYS-10□□-BZ
WTYY-1□□□-d
WTYY-1□□□-dZ
WTYS-1□□□-d
WTYS-10□□-dZ |
液體壓力式帶電接點熱電阻遠傳溫度計
液體壓力式帶電接點熱電阻溫度變送器
液體壓力式防震型熱電阻遠傳溫度計
液體壓力式防震型熱電阻溫度變送器
液體壓力式本安防爆型熱電阻遠傳溫度計
液體壓力式本安防暴防震型熱電阻遠傳溫度計
液體壓力式本安防暴型熱電阻溫度變送器
液體壓力式本安防暴防震型熱電阻溫度變送器
液體壓力式隔爆型熱電阻遠傳溫度計
液體壓力式隔爆防震型熱電阻遠傳溫度計
液體壓力式隔爆型熱電阻溫度變送器
液體壓力式隔爆防震型熱電阻溫度變送器 |
| WTY□-1□□□-□F |
液體壓力式防腐系列溫度計 |
4.安裝螺紋按以下方式表示：
(1). 無固定螺紋：注“無”字；
(2.) 活動內螺紋：在螺紋尺寸前加注“HN”字；
(3). 活動外螺紋：在螺紋尺寸前加注“HW”字；
(4). 固定螺紋：在螺紋尺寸前加注“GD”字；
(5). 卡套螺紋：在螺紋尺寸前加注“K”字；
(6). 固定法蘭：在螺紋尺寸前加注“GF”兩字；
(7). 可動法蘭：在螺紋尺寸前加注“DF”兩字；
(8). 卡套法蘭：在螺紋尺寸前加注“KF”兩字。 |
