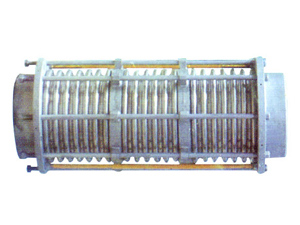

軸向復式拉桿波紋管

發布時間：2014年4月10日   |   閱讀次數： 310

軸向復式拉桿波紋管型號示意及簡要說明： 波紋膨脹節連接方式：①法蘭連接式②接管連接式 軸向復式拉桿波紋管軸向補償量：72mm-500mm 舉例：0.6TFL200×12J 表示：此金屬膨脹節的工作壓力為0.6Mpa，通徑DN=200mm,波數為12，接管連接的復式拉桿波紋膨脹節。 軸向復式拉桿波紋管結構特點：金屬膨脹節由兩段或三段波紋管，短中間接管及長拉桿等零件構成，結構簡單。長拉桿不是承力構件。 軸向復式拉桿波紋管的補償特點：該金屬膨脹節補償量大，一般使用于低疲勞次數，需大補償量的管線。 軸向復式拉桿波紋管安裝使用注意事項：金屬膨脹節（波紋膨脹節）現場安裝完后，須將耳后兩側的螺母退至限位螺母處。 軸向復式拉桿波紋管對固定支座的作用力：壓力推動：Fp=100·P·A（N）　軸向彈力：Fx=f·Kx·X （N） 式中：P：最高工作壓力或最高試驗壓力MPa；A：有效面積（查樣本）cm2；Kx：金屬膨脹節軸向剛度　N/mm；X：金屬膨脹節使用的軸向補償量mmf：系數，當波紋膨脹節進行預變形時，f為1/2，當波紋膨脹節不進行預變形時，f取1。 軸向復式拉桿波紋管應用舉例：某碳鋼管道，公稱愛徑DN=500mm，工作壓力P=0.4MPa，介質最高溫度Tmax=250℃，最低溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。 軸向復式拉桿波紋管支座壓力： 查樣本0.6TFL500×12J波紋膨脹節A=2445cm2 Kx=141N/mm 壓力推力：Fp=100·P·A=100×0.6×2445=146700N 軸向彈力：Fx=Kx·X=141×283=39903N 支座受力：F=Fp+Fx=146700+39903=186603N
