防火卷簾控制器開關

發布時間：2019年10月21日   |   閱讀次數： 540

CZ3 端子說明：

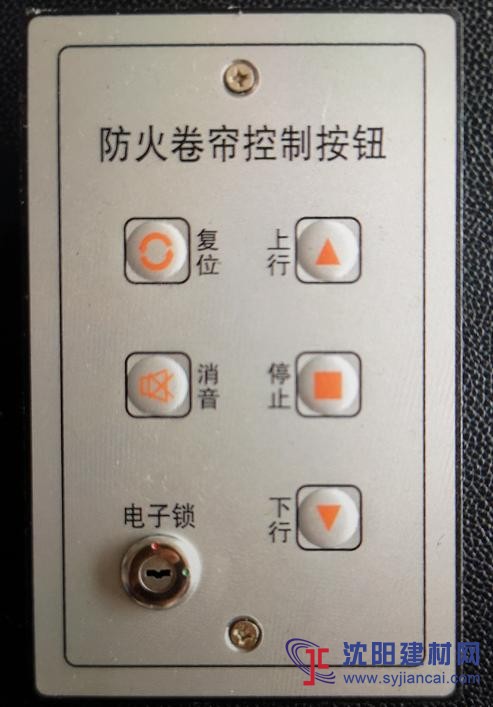

  1手控盒公共端。

  2 手控盒電子鎖控端。

  3 手控盒上行鍵。

  4 手控盒停止鍵。

  5 手控盒下行鍵。

  6 手控盒消音鍵。

  7 手控盒復位鍵。

  8 上限位接入端。

  9 限位公共端。

  10 下限位接入端。

  11 24V負極端。（消防有源信號的公共端）

  12 消防聯動全降信號接入端（或溫感信號輸入端）。

  13 消防聯動半降信號接入端（或煙感信號輸入端）。

  14 24V正極端（煙、溫感的公共端；或消防無源信號的公共端）。

注：消防聯動中心提供無源常開信號接14 ~ 13（半降），14 ~12（全降）；消防聯動提供有源信號，半降信號的正極接13負極接11，全降信號的正極接12負極接11。
