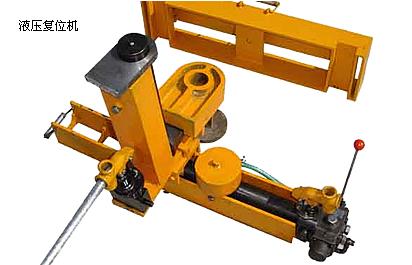

液壓復位機組成部分及主要結構特點

1、全機組成部分：全機主要由液壓傳運部分、杠桿機構部分及橫向滑輪架部分組成。

2、主要機構特點：該機采用二座標液力移動方式組成。其結構緊湊、工作效力高、穩定可靠、勞動強度低。特別是因?yàn)闊o(wú)動力消耗，所以安全性好。它適用于15噸以下機車或礦車的上道（復位）作業。

3、升降系統（含杠桿機構部分和液壓傳運部分）

A、杠桿機構：機構由主杠桿、副杠桿、連桿、滾輪、側鉤等零件組成。結構簡單，便于維修和操作。

B、升降液壓傳動部分：液壓傳動部分主要由手動或杠桿柱式泵、油缸、油箱等組成。其優點：油壓高、滲漏少、無噪音、壽命長、調節高度范圍內自由度高。

C、在升降上設置了一側鉤，既保證了復位重心穩定，又方便可靠。

D、橫向滾輪架部分：橫向滾輪架部分除了由橫向杠桿機構和橫向液壓傳動部分外，主要設置了橫向滑輪。能使已被滑出的機車或礦車車輪，通過輪子的轉動，滑臺的移動正確入軌。快捷方便。它主要由導軌機座及滑動架等部分組成。
