VCSEL器件liv測試設備優勢介紹
普賽斯儀表自主研發的窄脈電流源、高精度脈沖式源表、臺式數字源表、集成插卡式源表、高精度高壓電源等，填補國產空白。主要應用于半導體器件的測試工藝，為客戶提供模塊化硬件、高效驅動程序和高效算法軟件組合，幫助用戶構建自定義解決方案。為半導體封測廠家提供相關測試儀表、測試平臺，以及相關技術服務，滿足行業對測試效率、測試精度，以及低成本的挑戰。

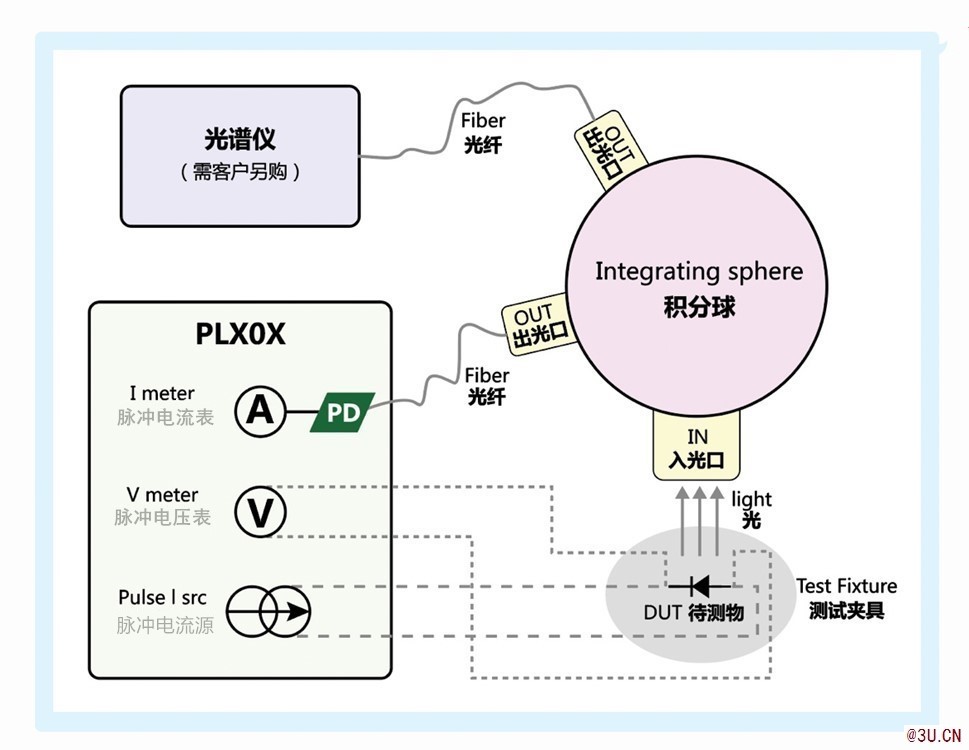

PL系列脈沖電流源是針對大功率激光器LIV測試而研制的，觸摸顯示屏全圖形化操作，高靈敏度寬帶光功率檢測，內置LIV測試軟件加速用戶完成測試，具有輸出電流脈沖窄、輸出脈沖電流大、支持脈沖光功率檢測等功能。輸出脈沖寬度最小可至100nS，輸出最大脈沖電流30A；是專門針對VCSEL激光器、激光器陣列、大功率LED研發的一款測試系統。
產品應用
?醫療、美容激光器，典型波長為808nm等
?光纖、固體激光器的泵浦源，典型波長為530nm、800nm、808nm、880nm、915nm、976nm、980nm、1480nm等
?車載激光雷達EEL激光器，典型波長為905nm等
?人臉識別、車載雷達等的VCSEL激光器，典型波長為850nm、940nm等
?汽車車燈、紫外殺菌燈的大功率LED，典型波長為265nm、940nm等
PL101 PL102 PL201 PL202技術指標
測試量：脈沖電壓、脈沖電流、峰值光功率
脈沖恒流輸出：0~300mA量程，精度0.1%FS±3mA；0~3A量程，精度0.1%FS±20mA；0~30A量程，精度0.1%FS±50mA
直流恒流輸出：最大電流3A，最大電壓10V
脈沖特性 脈沖寬度：100ns~5ms；脈沖寬度步進：20ns；脈沖周期：10us~1s；脈沖最大占空比1% ；脈沖邊沿時間小于脈寬的10%
脈沖電壓測量：0~10V 量程,精度 0.5%FS±50mV；0~100V 量程,精度 0.5%FS±400mV；四線測量
脈沖光功率測量 0~0.1mW量程,0.5%FS±1uW； 0~1mW量程,0.5%FS±8uW；0~10mW量程,0.5%FS±60uW；光纖輸入，F(xiàn)C法蘭；波長400~1100nm或850~1700nm選配；探測器收光面積1.2mm
觸發：支持Trig IN及Trig OUT
通信口：RS-232、GPIB、LAN
電源：AC100~240V 50/60Hz
工作環境：25±10℃
尺寸：106mm高 × 255mm寬 × 425mm長
質保期：1年
PL301 PL302技術指標
測試量：脈沖電壓、脈沖電流、峰值光功率
脈沖恒流輸出：0~300mA量程，精度0.1%FS±3mA；0~3A量程，精度0.1%FS±20mA；0~30A量程，精度0.1%FS±50mA
脈沖特性 脈沖寬度：100ns~5ms；脈沖寬度步進：20ns；脈沖最大占空比0.1% ；
脈沖電壓測量：0~10V 量程,精度 0.5%FS±50mV；0~100V 量程,精度 0.5%FS±400mV；四線測量
脈沖光功率測量 0~0.1mW量程,0.5%FS±1uW； 0~1mW量程,0.5%FS±8uW；0~10mW量程,0.5%FS±60uW；光纖輸入，F(xiàn)C法蘭；波長400~1100nm或850~1700nm選配；探測器收光面積1.2mm
觸發：支持TTL Trig IN及Trig OUT
通信口：RS-232、GPIB、LAN
電源：AC100~240V 50/60Hz
工作環境：25±10℃
有關“VCSEL器件liv測試設備”的更多信息請找普賽斯儀表專員一八一四零六六三四七六為您解答
|
