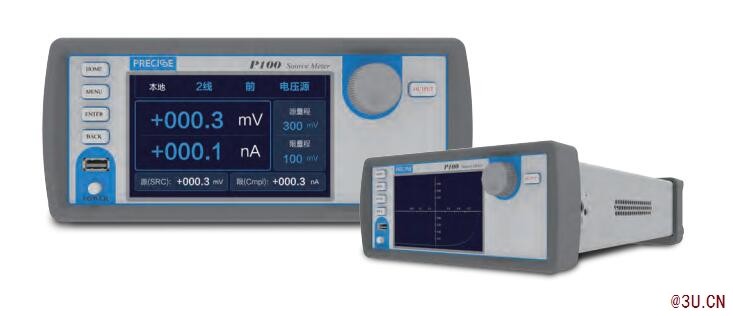

10A脈沖數字源表國產找普賽斯儀表，廠家直銷、服務完善！P系列脈沖源表是普賽斯在直流源表的基礎上新打造的一款高精度、大動態、數字觸摸源表，匯集電壓、電流輸入輸出及測量等多種功能，最大脈沖輸出電流達10A，最大輸出電壓達300V，支持四象限工作，因此能廣泛的應用于各種電氣特性測試中。P系列源表適用于各行各業使用者，特別適合現代半導體、納米器件和材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件特性分析。
脈沖源表特點
?5寸觸摸顯示屏全圖形化操作
?內置強大的功能軟件，加速用戶完成測試，如LIV、PIV
?源及測量的準確度為0.1%，分辨率5位半
?四象限工作（源和肼），源及測量范圍廣：電流低至1pA，電壓高至300V
?最小脈沖寬度100uS
?豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描
?支持USB存儲，一鍵導出測試報告
?支持多種通訊方式，RS-232、GPIB及以太網
?脈沖源表技術指標
電壓及電流精度：(不同型號電壓量程有差異，以選型指南為準)
量程技術指標如下：
|
電壓
|
源
|
測量
|
|
量程
|
分辨率
|
準確度±(% rdg.+volts)
|
分辨率
|
準確度±(% rdg.+volts)
|
|
300mV
|
30uV
|
0.1%±300uV
|
30uV
|
0.1%±300uV
|
|
3V
|
300uV
|
0.1%±500uV
|
300uV
|
0.1%±500uV
|
|
30V
|
3mV
|
0.1%±3mV
|
3mV
|
0.1%±3mV
|
|
300V
|
30mV
|
0.1%±30mV
|
30mV
|
0.1%±30mV
|
|
電流
|
源
|
測量
|
|
量程
|
分辨率
|
準確度±(% rdg.+A)
|
分辨率
|
準確度±(% rdg.+A)
|
|
100nA
|
10pA
|
0.1%±0.5nA
|
10pA
|
0.1%±0.5nA
|
|
1uA
|
100pA
|
0.1%±3nA
|
100pA
|
0.1%±3nA
|
|
10uA
|
1nA
|
0.1%±5nA
|
1nA
|
0.1%±5nA
|
|
100uA
|
10nA
|
0.1%±50nA
|
10nA
|
0.1%±50nA
|
|
1mA
|
100nA
|
0.1%±300nA
|
100nA
|
0.1%±300nA
|
|
10mA
|
1uA
|
0.1%±5uA
|
1uA
|
0.1%±5uA
|
|
100mA
|
10uA
|
0.1%±20uA
|
10uA
|
0.1%±20uA
|
|
1A
|
100uA
|
0.1%±2mA
|
100uA
|
0.1%±2mA
|
|
3A
|
300uA
|
0.1%±3mA
|
300uA
|
0.1%±3mA
|
|
10A
|
1mA
|
0.1%±5mA
|
1mA
|
0.1%±5mA
|
脈沖技術指標如下：
|
最大電流極限
|
最大脈寬
|
最大占空比
|
|
100mA@300V
|
DC，無限制
|
100%
|
|
1A@30V
|
DC，無限制
|
100%
|
|
1A@300V
|
5mS
|
3%
|
|
3A@100V
|
10mS
|
5%
|
|
10A@30V
|
1mS
|
5%
|
最小可編程脈寬200us，在部分量程上脈寬大于該值；脈寬可編程分辨率20us，脈寬編程精度±10uS。
其它技術指標如下：
源限度：直流模式最大輸出功率30W，脈沖模式最大功率300W，4象限源或肼模式；
過量程： 105%量程，源和測量；
穩定負載電容：<22nF；
寬帶噪聲(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）；
FORCR HI和SENSEHI之間的最大電壓為：3V；
FORCR LO和SENSELO之間的最大電壓為：3V；
線纜保護電壓：輸出阻抗1KΩ，輸出電壓偏移<5mV；
最大采樣速率：100000 S/s；
觸發：支持IO觸發輸入及輸出，觸發極性可配置；
輸出接口：后面板接口；
通信口：RS-232、GPIB、以太網；
電源：AC100~240V 50/60Hz；
工作環境：25±10℃；
尺寸：106mm高 × 255mm寬 × 425mm長；
質保期：1年；
脈沖源表應用
?納米材料特性測試，石墨烯、納米線等
?有機材料特性測試，電子墨水、印刷電子技術等
?能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等
?分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等
?傳感器特性測試，電阻率、霍爾效應等
