這款延長器通過兩根CAT5e或者CAT6線(推薦使用)替代HDMI線，并且可以將HDMI信號延長傳輸30米，降低了成本。由于HDMI線纜比較昂貴，所以HDMI信號的長距離傳輸非常困難。延長器的目的就是為了以低成本的線材來實現長距離的信號傳輸。
本公司所生產設備為以下應用提供解決方案：如對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。
真誠服務是我們的理念，顧客滿意是我們的宗旨。本公司將以最優惠的價格提供給客戶最好的產品，并竭誠為客戶提供優質服務。
產品簡介
產品特點：
支持視頻輸入: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
信號傳輸 :兩條cat5或者cat6線（推薦使用）替代HDMI線，接受器和發射器之間線纜最
長可達30米
支持視頻輸出 : 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
支持 CEC
支持音頻格式: DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
支持IR延長功能(可選配)
LED顯示燈 : 當電源或者延長器工作時，相關的LED燈會變亮
使用AWG26規格的線纜,信號傳輸可達30米
無信號損失
安裝簡單
外置DC5V/1A的電源適配器
隨機配送附件:
1、5V/1A電源適配器
2、說明書一份
3、紅外IR接收配件(選配)
4、紅外IR發射配件(選配)
5、紅外接口適配器(選配)

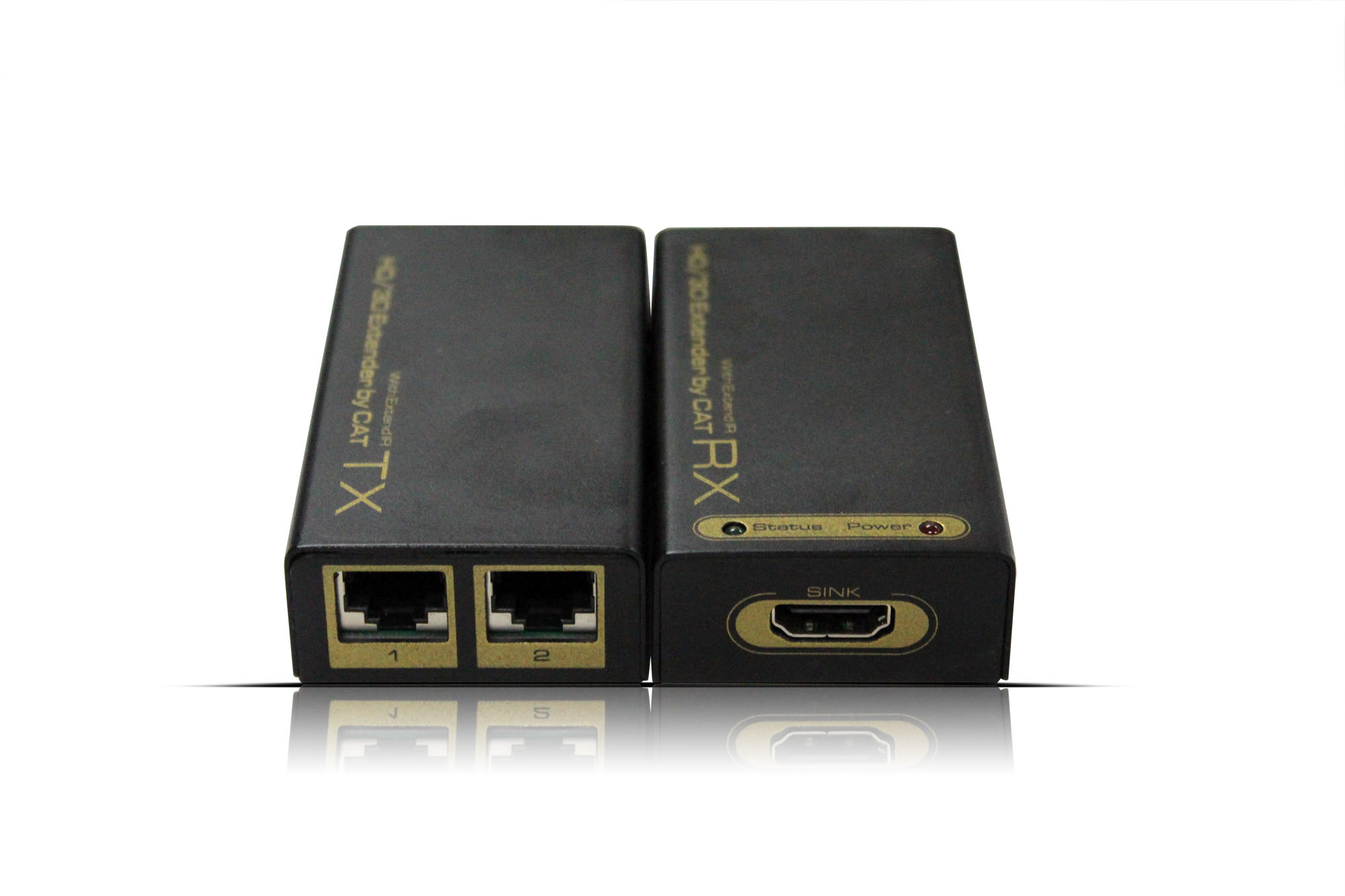

物理連接口示意圖:
Transmitter
A:網線接口
B:HDMI信號源輸入接口
C:紅外配件接口
Receiver
A:網線接口
B:HDMI信號輸出接口，連接電視機或投影儀等帶有HDMI輸入的顯示設備
C：DC/5V電源接入口
前面板示意圖：
A：電源指示燈
B：信號狀態指示燈
連接與操作:
一、基本應用
用兩根cat5e線或者cat6線（推薦使用）將延長器的發射端與接收端1對1，2對2連接起來，線覽最長可達30米
將來自信號源端的HDMI線纜與延長器的發射端上的SOURCE相連，線纜最長可以達15米
將來自顯示終端的 HDMI線纜與延長器的接收端上的SINK相連，線纜最長可達15米
將5V電源接到延長器的接收端上（發射端無需供電），對延長器供電
二、帶IR延長應用
用兩根cat5e線或者cat6線（推薦使用）將延長器的發射端與接收端1對1，2對2連接起來，線覽最長可達30米
將來自信號源端的HDMI線纜與延長器的發射端上的SOURCE相連，線纜最長可以達15米
將紅外IR發射配件連接到延長器的發射端上，并將IR發射配件對準信號源的IR接收處。
將紅外IR接收配件連接到紅外接口適配器上，然后將紅外接口適配器上的開關拔到IR處，并將其連接到顯示設備的HDMI輸入接口上。
將HDMI線連接到紅外IR接口適配器上，再將另一頭與延長器接收端上的SINK相連，線纜最長可達15米。
將5V電源接到延長器的接收端上（發射端無需供電），對延長器供電
將遙控器對準紅外IR接收配件對信號源進行遙控操作。
如需使用CEC功能，請將紅外接口適配器上的開關拔到CEC處。
產品規格: HDEX2103M1
延長器接收端與發射端之間連接的cat5e或者cat6線纜………………最長可達 30 米
HDMI 輸入…………………………24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
支持音頻格式輸入…………………DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
HDMI 輸出…………………………24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
支持音頻格式輸出……………………………………………LPCM7.1/DTS/Dolby-AC3/DSD
最大傳輸帶寬……………………………………………………………………………165MHz
最大傳輸速率…………………………………………………………………………4.95Gbps
輸入視頻信號………………………………………………………………0.5~1.5Volts p-p
輸出DDC信號………………………………………………………………5Volts p-p (TTL)
輸入或者輸出 HDMI線纜長度………………≤15m，使用 AWG26 標準HDMI 規格的線纜
最大工作電流……………………………………………………………………………200mA
電源適配器規格…………………交流輸入 (50HZ, 60HZ) 100V-240V; 直流輸出5V/1A
工作溫度范圍……………………………………………………………………(0 to +40℃)
工作濕度范圍…………………………………………………………5 to 90%RH (無冷凝)
尺寸(長*寬*高)………………………………………………………82X44X22 (mm)(RX&TX)
重量…………………………………………………………………………………………200g
注意事項:
請正確使用并妥善保養，以保證產品性能以及正常工作。
要遠離潮濕、高溫、多塵、腐蝕性及氧化性氣體環境以免損壞。
所有部件應避免強烈振動，不得碰撞、敲擊、跌摔，以免損壞。
請勿用濕手接觸本機電源適配器插頭
從電源插座上拔掉適配器插頭時,請握住插頭,不要拉電源線.
機器不用時請關掉電源(長期不用時請拔掉電源適配器插頭)
請勿開啟機蓋,切勿接觸機內任何器件.
必須使用廠家提供或經廠家認可的電源適配器
在通電前，應仔細檢查連接線是否正常，必須在保證所有接口為正常連接。常見故障判斷及處理方法如下：
序號 故障現象 原因及解決方法
1 不通電 1、檢查電源插頭是否正確插入電源插座.
2、檢查電源是否打開.
2 無圖像 確認電視已開機并處于與本機連接.
輸入信號源是否開啟并連接完好.
檢查系統的連接狀態.
檢查連接線是否完好.
線材質量（HDMI線材要求符合HDMI 標準）.
3 圖像模糊 連接口重新連接,以防插座接口接觸不良
線材質量（HDMI線材要求符合HDMI 標準）
4 遙控無作用 檢查紅外接口適配器上的開關是否拔到“IR”處。
確認遙控器電池處的絕緣片是否取出。
檢查紅外IR接收與發射配件是否連接正確，并確認連接是否完好。
產品質量聲明
本公司對其產品予以質量保證，同時確保其生產無原料和生產工藝方面的缺陷。
如若由于此類缺陷造成產品無法正常使用的，而且自發貨日期算起一年內通知本公司的，本公司有權根據實際情況，決定是否對其問題產品進行修理或者替換。由于機械、電氣、濫用產品或者擅自修給等原因所造成的問題，公司不承擔其責任。
如若報修符合上述維修條件的問題產品，報修者需要按當時產品零件的市場價格和維修人員的市場價值支付相關的維修費用。
此項產品質量聲明可以包括：其他任何公開的或者非公開的質量保證、有無限責任的質量保證、適用于任何目的非公開的質量保證或者任何可銷性和適用性的保證。上述諸項保證皆可能會被本公司公開拒絕。
1 如若需享受質保權利，受保人應出具購買證明。
2 中國以外之客戶，需要承擔產品之往來郵運費用。
3. 銅質線纜其保質期為30天，同時線纜應避免任何刮傷、標記并保持線圈完好。
本手冊所包含之信息是經過仔細核實并確保無誤的。本公司不為由于本手冊可能所含錯誤所帶來的風險或者損失承擔責任。無論何種情況，即或告悉此類損失的可能，本公司亦不對此手冊所含之錯誤或者遺漏所引起的直接的、非直接的、特殊的、偶然的或者由此帶來的后續損失承擔責任。本公司保留不需要提前通知本手冊讀者而對其內容做出更改的權利
|
