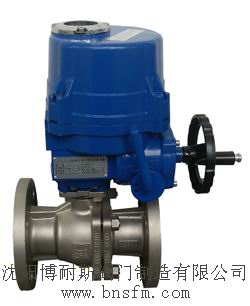

ZDRO/ZKRO電動調節球閥（電動球閥、電子式電動球閥）
產品概述
ZDHO（ZDRO）型電動（調節）球閥是一種（球體）繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型閥結構組成，屬旋轉類角行程調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
產品結構
產品名稱 電動球閥
作用形式 開關型 調節型
連接形式 法蘭式 對夾式 管螺紋式
結構形式 O型浮動球式 O型固定球式
閥座密封形式 軟質密封 硬質合金密封 軟質密封 硬質合金密封
（a）．O型浮動球式結構；軟質閥座：雙斜面彈性（聚四氟乙烯或對蒞聚苯）閥座密封圈。
硬質閥座：采用圓柱形彈簧加載的金屬（硬質合金鋼）硬密封圈閥座。降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，密封嚴密，當介質壓力較大時，密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞。
（b）。O型固定球式結構；軟質閥座：雙斜面彈簧加載（聚四氟乙烯或對蒞聚苯）彈性閥座密封圈。
硬質閥座：采用圓柱形彈簧或波形彈簧預載的補嘗性可動金屬（硬質合金鋼）硬密封閥座。具有密封預緊力設計合理，密封性能穩定，根據壓力大小，介質性質及密封要求的不同可選擇進口密封結構、出口密封結構或進出口雙密封結構。球體由安裝在閥體上的上下兩個軸承支持，球體的位置固定，密封作用是靠彈簧和介質壓力推動閥座實現，因而閥座不會承受過大壓力，閥座密封不易變形，操作力矩輕，使用壽命長。
電動執行器
HL型、3610R型或PSQ型角行程全電子式電動執行機構是O型球閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0~90°）運動,改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號。HL型電動執行器 3610R型電動執行器 PSQ系列電子式電動執行機構
主要零件材料及適用溫度、介質
材料代號 C（WCB） P（304） R（316）
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球體 2Cr13、（304） 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥座密封 增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封
填料 聚四氟乙烯 、柔性石墨
適用工況 適用介質 蒸汽、水、油品 硝酸堿類腐蝕性介質 醋酸類腐蝕性介質
適用溫度 聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃ |
