一、產品概述及適用范圍

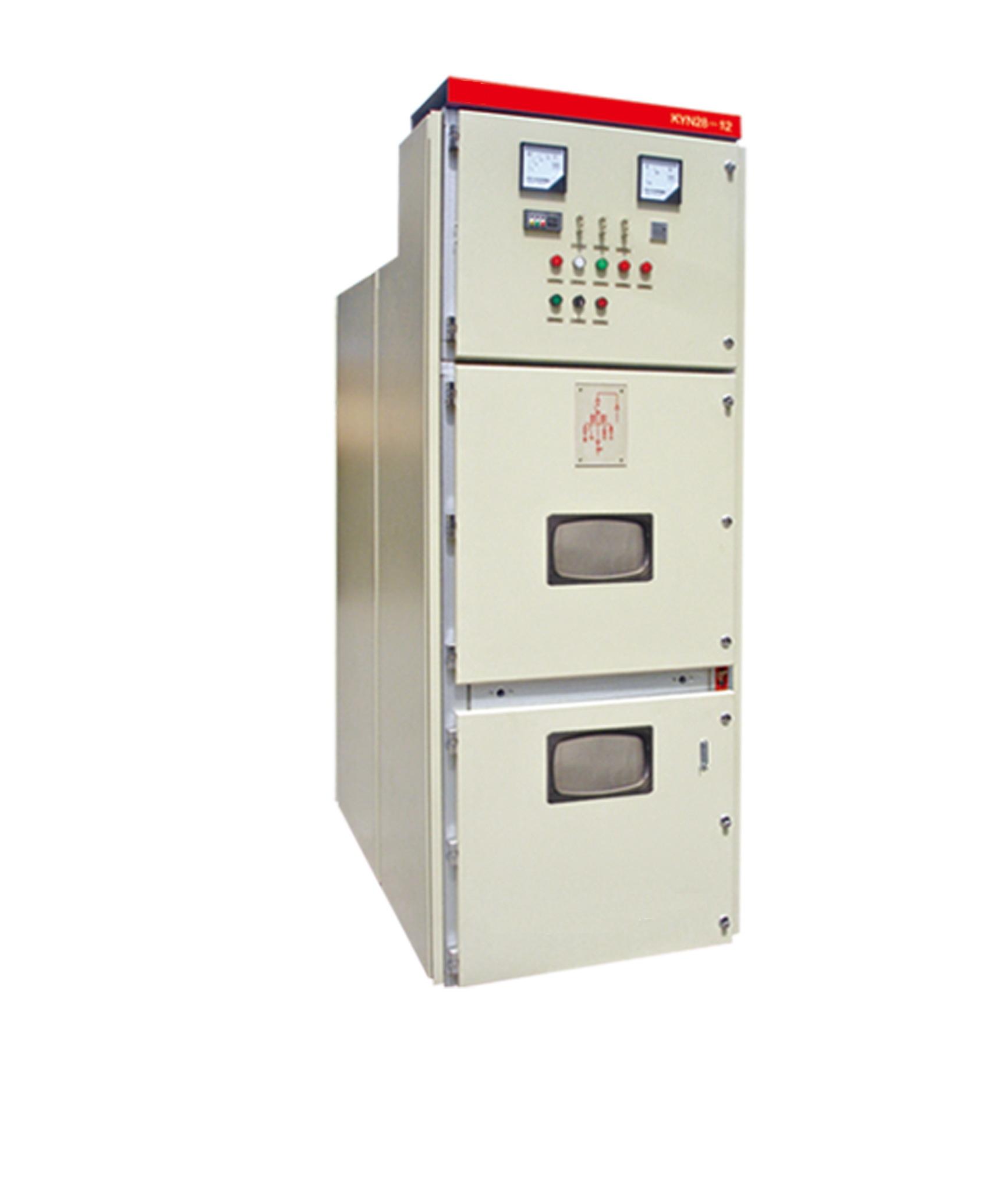

KYN28A—12型號鎧裝中置式交流金屬封閉開關設備（以下簡稱開關柜）是我公司在吸收國內外先進制造技術的基礎上自行設計開發的新型產品，可取代各種老型的金屬封閉開關設備，如KYN1—12、KYN2—12等系列產品。
其產品具有以下明顯的優點：
1.產品的外殼完全是由覆鋁鋅鋼板經CNC機床加工多重折彎成形后用螺栓組裝而成，具有很高的機型強度，有效地保證了產品的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。（根據客戶需要可改為鐵板）。
2.本產品的主開關可配ABB公司產品的VD4型真空短路器、C3系列固定式負荷開關，同時也可配置多種國產系列真空短路器（如VS1），以取代國外同類產品。
3.無論是選用何種短路器，其裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm。其斷路器均具有長壽命、高性能、少維護、體積小的獨特優點。
4.KYN28A—12型鎧裝中置式交流金屬封閉開關設備適用于3.6~12KV三相交流50Hz電網，作為接受和分配電能，并對電路實行控制、監測和保護之用。可用于單母線、單母線分段系統或雙母線系統。開關設備符合IEC298《額定電壓1KA 以上52KA及以下交流金屬封閉開關設備和控制設備》 、IEC694《高壓開關和控制設備共同條款》及DIA04《額定電壓1KA以上的交流開關柜訂貨條件》 、德國DIN、VDE0670《額定電壓1KA以上的交流開關設備》等標準的要求。并具有完善、可靠地防誤操作功能。
三、正常使用條件
1.周圍空氣溫度：上限40oC，下限—10oC 。
2.相對濕度：日平均值不大于95%，月平均值不大于90% 。
3.海拔高度：不超過1000m，（不超過海拔1000m地區使用時，按JB/Z102規定技術要求處理） 。
4.地震烈度：不超過8級。
5.無火災、爆炸危險、嚴重污穢、化學腐蝕劑及劇烈震動的場合。
三、主要技術參數
項目名稱 單位 數據
額定電壓 KV 3.6、7.2、12
額定頻率 HZ 50
斷路器額定電流 A 630、1250、1600、2000、2500、3150
開關柜額定電流 A 630、1250、1600、2000、2500、3150
額定短時耐受電流（4S） KA 16、20、25、31.5、40、50
額定峰值耐受電流 KA 40、50、63、80、100、125
額定短路開斷電流 KA 16、20、25、31.5、40、50
額定短時關合電流（峰值） KA 40、50、63、80、100、125
額定絕緣水平 1min工頻耐受電流 KA 24、32、42
雷電沖擊耐受電壓（峰值） KA 40、60、75
防護等級 外殼為IP4X，隔離間、斷路器室門打開時為IP2X
|
