JWZ型系列液壓閥門測試臺是我公司在積累多年生產閥門測試檢測設備技術的基礎上，按照國家GB/T13927-2008《通用閥門壓力試驗》和ZBJ16006-90《閥門的試驗與檢測》等標準，參照國際標準ISO5208《工業用閥門的壓力試驗》和美國石油學會標準API1598《閥門檢驗和試驗》的標準規范要求而研制產品，可對閥門進行殼體試驗，上密封試驗，高壓水密封試驗和低壓氣密封試驗。

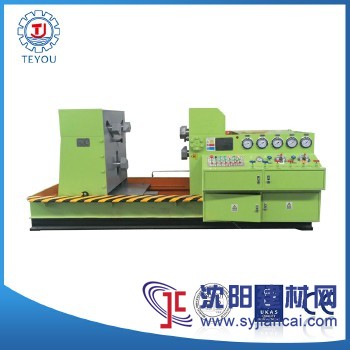

JWZ型臥式液壓閥門測試臺，分為液壓系統、電氣系統、機械系統、測壓系統等四大系統，由機架、左右工作盤、夾緊油缸、牽引油缸、翻轉油缸、移動油缸、試驗介質控制管路及控制閥、低壓水泵、高壓水泵、油泵及電機、試驗介質控制管路及控制閥、液壓控制系統、電氣控制系統、試驗壓力計量等組成。
閥門的裝夾型式為抱壓式，被測閥門的兩端法蘭和盲板，分別由左右工作盤上的夾爪抱壓夾緊，右工作盤在翻轉油缸作用下，可以90°翻轉，以便在進行密封試驗時觀察和檢查密封泄漏情況，工作盤上的壓爪在徑向上根據閥門法蘭大小，在牽引油缸的作用下可同步張大和縮小，在軸向上根據閥門法蘭厚度，在夾緊油缸作用下可同步壓緊和放松，左向工作盤可根據閥門結構長度長短，在移動油缸作用下可以左右移動，低壓水泵和介質循環水箱系統組成一體，使介質循環使用，壓力表控制閥門和電器按鈕開關，全部設計在測試臺前方進行操作控制，能使各機制協調動作，操作方便，安全可靠，滿足廣大用戶測試需要。
