設備概述

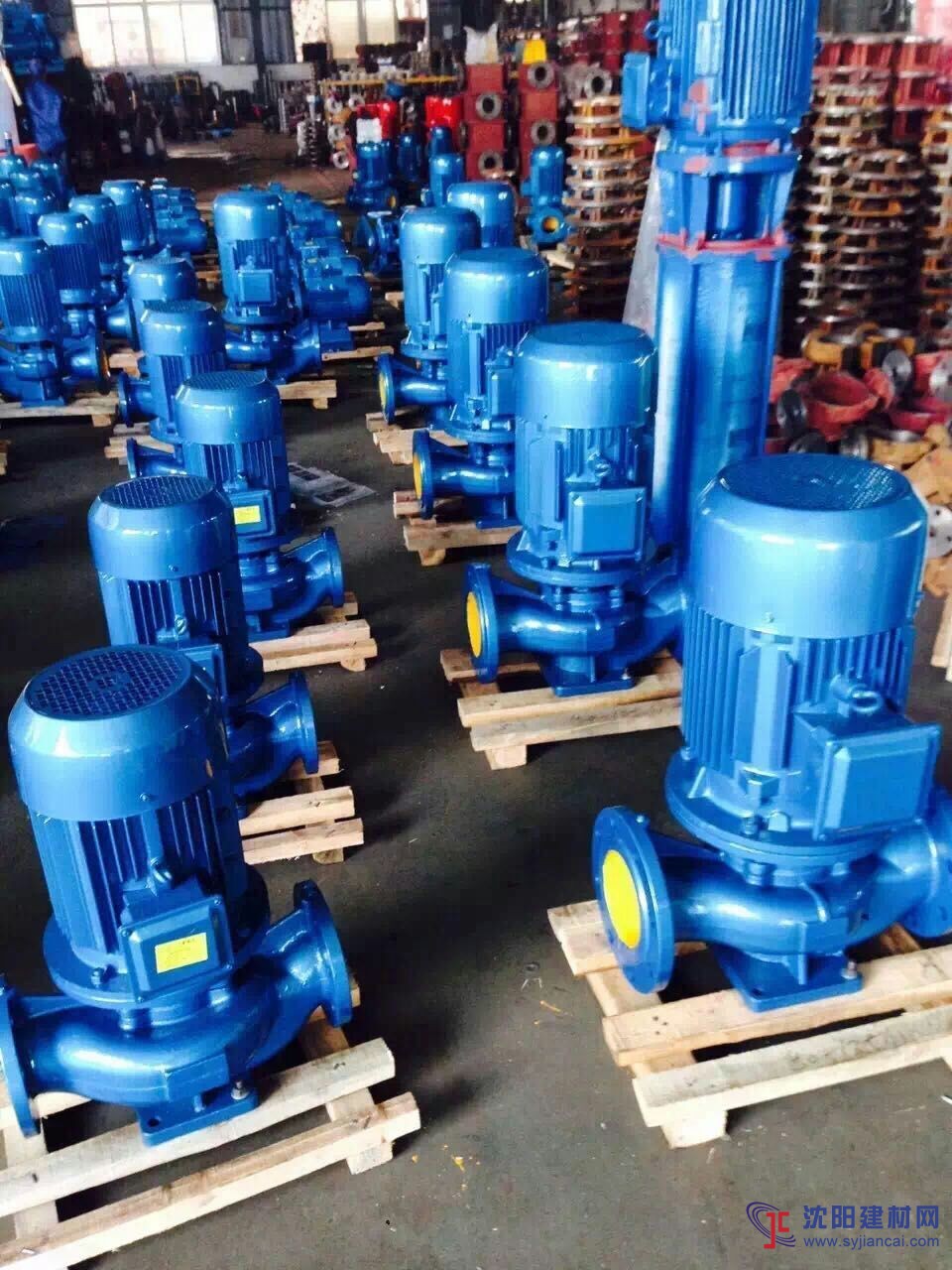

康全泵業的ISG型系列單級單吸管道離心泵，是康全泵業科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。
產品特點
康全泵業ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列單級單吸管道離心泵的特點：
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
ISGD低轉速離心泵安裝方式如下：
一、硬性聯接
1、直接安裝
2、聯接板安裝
1.進口閥門 2.直管 3.彎管 4.直管
5.直管 6.彎管 7.直管 8.出口閥門
1.進口閥門 2.直管 3.彎管 4.直管
5.聯接板 6.直管 7.彎管 8.直管 9.出口閥門
二、柔性聯接
1、聯接板，加隔振器安裝
2、聯接板，加隔振墊安裝
1.進口閥門 2.撓性接頭 3.彎管
4.直管 5.聯接板 6.隔振器 7.直管
8.彎管 9.撓性接頭 10.出口閥門
1.進口閥門 2.撓性接頭 3.直管
4.聯接板 5.隔振墊 6.直管 7.出口閥門
|
