中空旋轉平臺應用范圍
1，數控分度裝置
2，機械手關節
3，機床第四加工軸
4，軍工雷達
5，自動化生產線
直接式CR
電機軸與轉盤中心軸同心為直接式旋轉平臺
中空旋轉平臺
側接式SR
電機軸與轉盤中心軸平行為側接式旋轉平臺
旁軸式RR
電機軸與轉盤中心軸垂直為旁軸式旋轉平臺
中空旋轉平臺減速機六大用途：
1.負載慣性變化
2.高精度定位
3.施加慣量載重
4.利用中空孔的高精度定位
5.利用中空孔的光學
6.利用中空孔的吸取
中空旋轉平臺減速機特長
1.直接連結：簡易設計提升信賴性。
2.大口徑中空旋轉平臺：簡潔的配線及配管。
3.定位精準高。
4.短時間定位：可在短時間內實現慣性負載的定位。
5.簡單原點回歸：省卻設計與零件採購的麻煩
中空旋轉平臺減速機容許轉矩的比較
是進一步提升了容許轉矩的新型中空旋轉式傳動裝置，中空旋轉平臺減速機可以在慣性更大的運轉條件下實現穩定的高速定位。
中空旋轉平臺減速機剛性的比較
中空旋轉平臺減速機不同型號的輸出平臺采用不同類型的軸承。安裝尺寸□60mm的型號采用深槽滾珠軸承(2個)、□85mm與□130mm的型號則采用交叉滾子軸承。型號越大，容許慣性負載也越大，相反的，卻能減低對慣性負載的變位量。

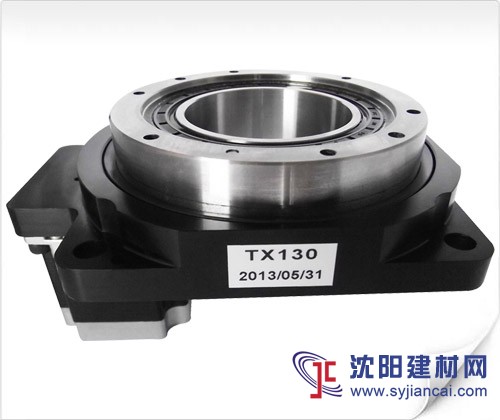

中空旋轉平臺產品介紹：
旋轉平臺，也稱旋轉工作臺，主要用于設備的旋轉工況中。旋轉平臺的出現主要用于取締DD馬達和分割器，降低產品成本，提高產品精度；其主要結構在于采用交叉滾柱軸承和行星減速結構，具有超重載、高旋轉精度，低側隙的特點，主要適用于機床數控旋轉臺、機械手關節、第四軸、分度頭、軍工雷達、自動化及測量和試驗中要求精度高的領域。
機械動作包含直線運動和圓周運動，直線運動以各類型滑臺為代表，而圓周運動則以分割器最具代表性，之后因技術的成熟及設備對精度的要求，進而產生了DD馬達。然而，傳統分割器無法滿足任意分割的需求；而DD馬達雖能多元化應用，精度高，但它的價格成本卻成為使用者的一大門檻。“旋轉平臺”的出現在兩者之間取得平衡，重復定位精度≤5秒，不僅能大幅度降低DD馬達的成本，更能滿足分割器所無法提供的高精度及數位化控制。
旋轉平臺分為以下三類：
（1）同軸輸出型（CR）：電機連接方向與轉盤同軸；
（2）旁軸輸出型（SR）：電機連接方向在轉盤側邊；轉盤為中空結構，可穿線；
（3）直角輸出型（RR）：電機連接方向與轉盤中心方向呈90度；轉盤為中空結構，可穿線。
旋轉平臺應用領域：
（1）適用于機械手關節、機床數控轉臺；
（2）適用于產線自動化旋轉工況；
（3）適用于第四軸及數控分度裝置的旋轉要求；
（4）適用于軍工雷達、測量或?qū)嶒?yàn)中高精度旋轉領域。
臺灣中空旋轉平臺，安裝尺寸供應60、85、130、200mm等4種型式，可承受大慣性的圓盤裝置，使用高剛性的交叉斜角滾子軸承與旋轉平臺面呈現一體化的設計，整組搭配步進馬達及驅動器。 |
